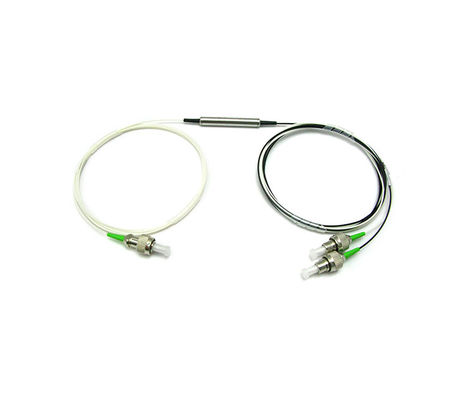

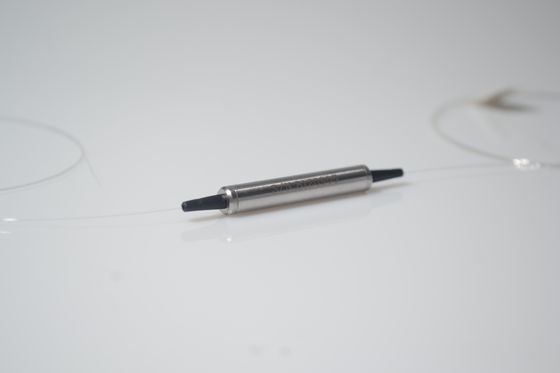

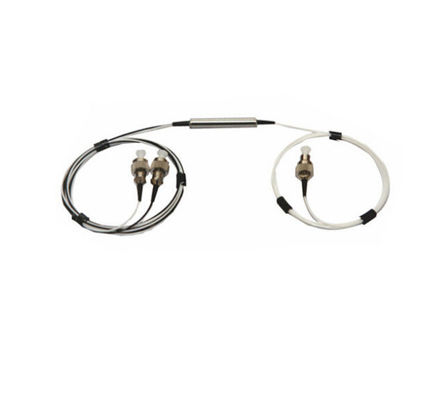

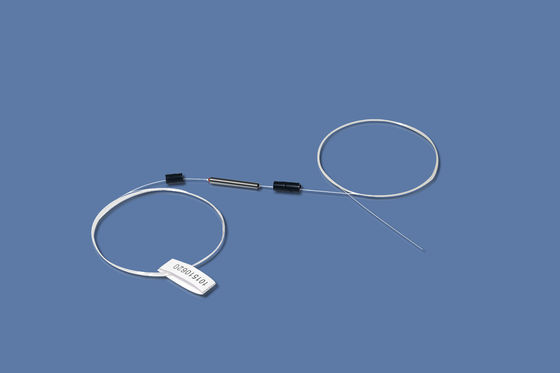

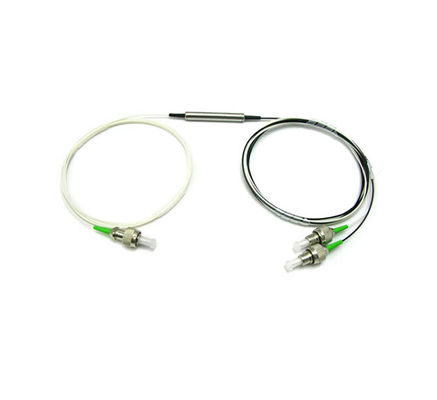

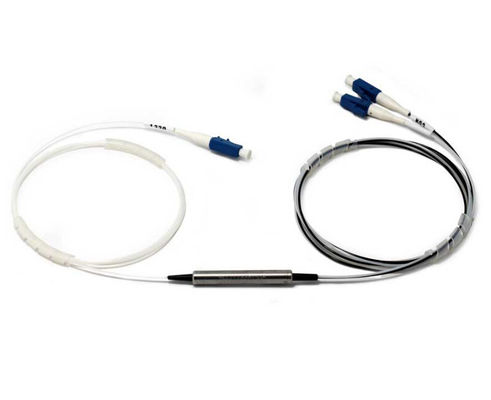

نطاق عريض عزل عالي 3 منافذ 1x2 معزل ألياف بصرية
ايستخدم المعزل ptical تأثير فاراداي من الكريستال البصري المغنطيسي.يوجه الضوء البصري في اتجاه واحد ويزيل الانعكاس الخلفي والتشتت الخلفي في الاتجاه العكسي في أي حالة استقطاب. تعزز عملية التصنيع الفريدة وتصميم المسار البصري الخالي من الإيبوكسي قدرة الجهاز العالية على التعامل مع الطاقة.تتميز الأجهزة بالأداء العالي والموثوقية العالية والتكلفة المنخفضة.لقد تم استخدامه على نطاق واسع في EDFAs ومضخمات Raman وأنظمة DWDM وليزر الألياف وأجهزة الإرسال وغيرها من معدات الاتصال بالألياف البصرية لقمع الانعكاس الخلفي والتشتت الخلفي.
| سمات | التطبيقات |
| عزل عالي | مضخمات الألياف الضوئية |
| انخفاض فقدان الإدراج | روابط الألياف البصرية الكيبل التلفزيوني |
| خسارة عائد عالية | اختبار أنظمة الألياف الضوئية |
| حساسية منخفضة للاستقطاب | أنظمة LAN الليفية الضوئية |
| الإتصالات |
المواصفات الفنية
مواصفات الأداء (قياسية) مرحلة واحدة
| درجة P | درجة | |
| الطول الموجي التشغيلي (نانومتر) | 1310 أو 1550 | |
| ± 15 | ||
| العزلة النموذجية (ديسيبل) | 40 | 40 |
| الحد الأدنى من العزلة (ديسيبل) | 30 | 28 |
| فقدان الإدراج النموذجي (ديسيبل) | ≤0.35 | ≤0.45 |
| الحد الأقصى لخسارة الإدخال (ديسيبل) | ≤0.5 | ≤0.7 |
| خسارة العودة (داخل / خارج) (ديسيبل) | ≥65 / 60 | ≥55 / 55 |
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.05 | ≤0.1 |
| تشتت وضع الاستقطاب (بس) | 0.2 (0.05 متاح عند الطلب) | |
| درجة حرارة التشغيل (℃) | -10 ~ + 75 | |
| درجة حرارة التخزين (℃) | -40 ~ + 85 | |
| نوع الألياف | كورنينج SMF-28 | |
| طول الألياف (دقيقة) | 1M كل نهاية | |
| أبعاد العبوة (مم) | Φ5.5 × L30 | |
| معالجة الطاقة (ميغاواط) | 300 | |
مواصفات الأداء (قياسية) مرحلتان
| معامل | درجة P | درجة |
| الطول الموجي التشغيلي (نانومتر) | 1310 أو 1550 | |
| العزلة النموذجية (ديسيبل) | 56 | 50 |
| الحد الأدنى من العزلة (ديسيبل) | 45 | 42 |
| فقدان الإدراج النموذجي (ديسيبل) | ≤0.5 | ≤0.5 |
| الحد الأقصى لخسارة الإدخال (ديسيبل) | ≤0.7 | ≤0.8 |
| خسارة العودة (داخل / خارج) (ديسيبل) | ≥65 / 60 | ≥55 / 55 |
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.05 | ≤0.1 |
| تشتت وضع الاستقطاب (بس) | 0.05 | |
| عرض النطاق الترددي (نانومتر) | ± 30 | |
| درجة حرارة التشغيل (℃) | -10 ~ + 75 | |
| درجة حرارة التخزين (℃) | -40 ~ + 85 | |
| نوع الألياف | كورنينج SMF-28 | |
| طول الألياف (دقيقة) | 1M كل نهاية | |
| أبعاد العبوة (مم) | Φ5.5 × L30 | |
| معالجة الطاقة (ميغاواط) | 300 | |
1. عند 23 ℃ فوق عرض النطاق الترددي.
2 لا تشمل خسائر فرينل في الموصل والوصلة والألياف.
3. بما في ذلك PDL ، نطاق الطول الموجي التشغيلي.-5 إلى +75.
