GYTA 6 core G652D أحادي الوضع تقطعت بهم السبل فضفاض أنبوب كابل الألياف البصرية المدرعة

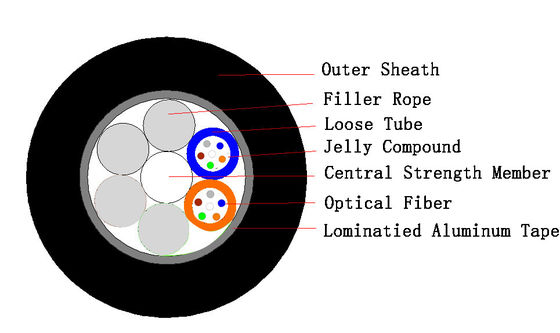

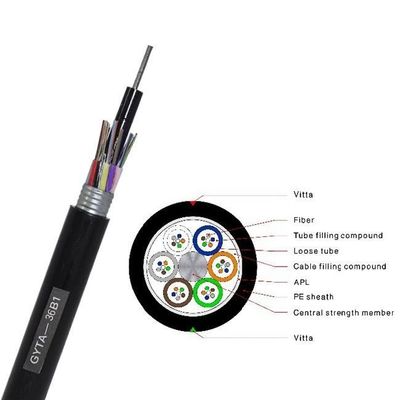

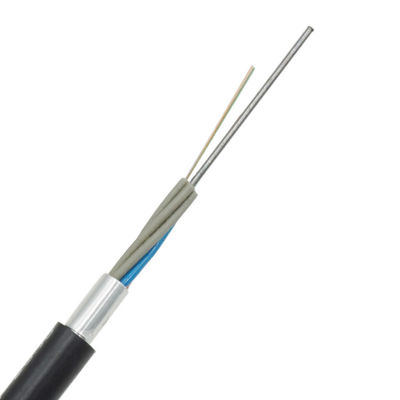

يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من بلاستيك عالي المعامل.تمتلئ الأنابيب بمركب تعبئة مقاوم للماء.يوجد في وسط قلب الكبل نواة تقوية معدنية ، والتي ، بالنسبة لعدد معين من النوى ، تكون مغطاة بالبولي إيثيلين (PE).يتم تجديل الأنبوب السائب (وحبل الملء) حول قلب التقوية المركزي في قلب كابل مدمج ودائري ، ويتم ملء الفجوات الموجودة في قلب الكابل بحشو مانع للماء.بعد أن يتم تغليفها طوليًا بشريط من البلاستيك والألمنيوم (APL) ، يتم بثق طبقة من الغلاف الداخلي من البولي إيثيلين.بعد الطلاء طوليًا بشريط فولاذي بلاستيكي (PSP) على كلا الجانبين ، يتم بثق غلاف البولي إيثيلين لتشكيل الكابل.
|
الفيبر
عدد |
قطر الدائرة
(مم) |
اسمى، صورى شكلى، بالاسم فقط
وزن (كجم / كم) |
ماكس فايبر
لكل أنبوب |
أقصى عدد من
(أنابيب + حشو) |
حمل الشد المسموح به
(ن) |
|
مقاومة السحق المسموح بها
(N / 100mm) |
|
||
|
|
|
|
|
|
المدى القصير
|
طويل الأمد
|
المدى القصير
|
طويل الأمد
|
||
|
2 ~ 36
|
10.3
|
109
|
6
|
6
|
1500
|
600
|
1000
|
300
|
||
|
38 ~ 72
|
11.5
|
145
|
12
|
6
|
1500
|
600
|
1000
|
300
|
||
|
74 ~ 96
|
13.5
|
175
|
12
|
8
|
1500
|
600
|
1000
|
300
|
||
|
98 ~ 120
|
14.8
|
209
|
12
|
10
|
1700
|
600
|
1000
|
300
|
||
|
122 ~ 144
|
16.6
|
249
|
12
|
12
|
2000
|
600
|
1000
|
300
|
||
|
146 ~ 216
|
16.7
|
254
|
12
|
18 (طبقتان)
|
2000
|
600
|
1000
|
300
|
||
|
218 ~ 288
|
19.0
|
325
|
12
|
24 (طبقتان)
|
2500
|
600
|
1000
|
300
|
||
