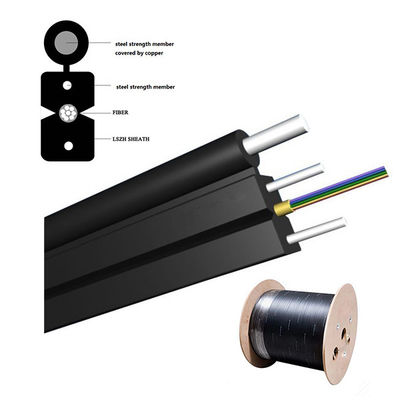

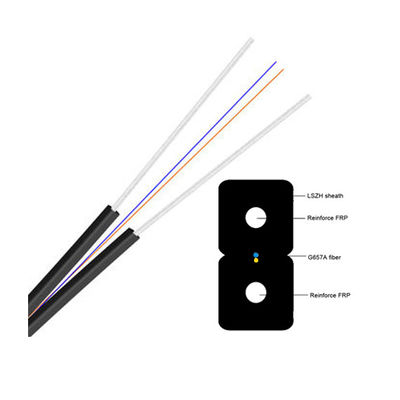

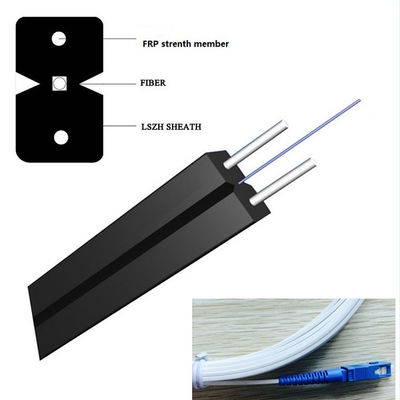

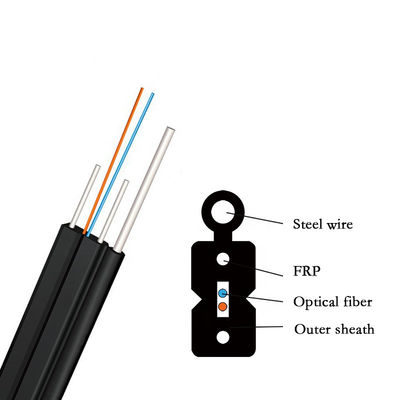

يتم وضع وحدة الألياف الضوئية في المركز ، ويتم وضع اثنين من البلاستيك المقوى بالألياف المتوازية (FRP) على الجانبين ، كما يتم استخدام سلك فولاذي كعضو قوي إضافي.ثم يكتمل الكابل بغمد LsZH أسود أو ملون.
كابل إسقاط الألياف البصريةسمات:
كابل إسقاط الألياف البصريةطلب:
|
رقم الكابل
|
|
|
|
4
|
|||
|
نموذج الألياف
|
|
|
|
G.657A1
|
|||
|
عضو القوة
|
مادة
|
|
|
FRP
|
|||
|
|
القطر (± 0.03) ملم
|
|
|
0.5
|
|||
|
|
لا.
|
|
|
2
|
|||
|
سلك رسول
|
القطر (± 0.05) ملم
|
|
|
1.0
|
|||
|
الغلاف الخارجي
|
مادة
|
|
|
LSZH
|
|||
|
|
لون
|
|
|
أسود
|
|||
|
حجم الكابل (± 0.2) مم
|
|
|
|
2.0 × 5.0
|
|||
|
وزن الكابل (± 2) كجم / كم
|
|
|
|
20
|
|||
|
قوة الشد المسموح بها
|
|
المدى القصير
|
ن
|
600
|
|||
|
|
|
طويل الأمد
|
|
300
|
|||
|
مقاومة السحق المسموح بها
|
|
المدى القصير
|
N / 100 مم
|
2200
|
|||
|
|
|
طويل الأمد
|
|
1000
|
|||
|
دقيقة.نصف قطر الانحناء
|
|
بدون توتر
|
|
10 × كابل- φ
|
|||
|
|
|
تحت أقصى توتر
|
|
20 × كابل
|
|||
|
نطاق درجة حرارة
(℃) |
|
تثبيت
|
|
-20 ~ + 60
|
|||
|
|
|
النقل والتخزين
|
|
-40 ~ + 70
|
|||
|
|
|
عملية
|
|
-40 ~ + 70
|
|||
